1.干式冷風機

干式冷風機結構主要由箱體、表面式蒸發器和通風機組成。干式冷風機依靠通風機強迫空 氣流過箱體內的蒸發管組進行熱交換,達到降低庫溫或室內溫度的目的。

干式冷風機主要有落地式和吊頂式兩大類。

制冷劑在流經分液器時的阻力較大,約等于或大于10倍蒸發器各組翅片管的阻力,因此制 冷劑流體在蒸發器各路翅片管組的阻力損失與分液器中的阻力損失相比甚小。

加之連通分液器和各路翅片管的分液管內徑較小,流動阻力大，制冷劑通過分液器再經等長的分液管進入各路翅片管后,各路的供液流動阻力就能達到基本相同。

2.低壓循環貯液器

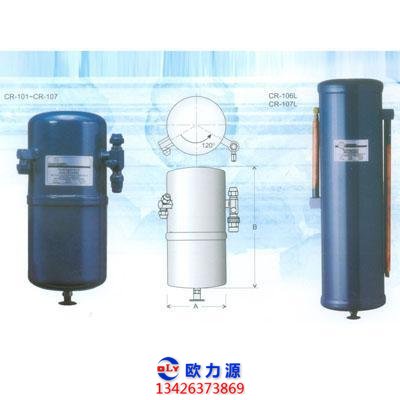

低壓循環貯液器是用于液泵供液系統的氣液分離設備,也稱低壓循環貯液桶。

低壓循環貯液器同樣設置在蒸發器通往壓縮機的回氣管路上,其同樣起到氣、液分離和保證向蒸發器均勻供液的作用。

另外對于小型制冷系統而言,還能起到融霜排液的作用。

使用了低壓循環貯液器后,可以使得系統簡化,便于實現自動化控制和提高制冷效率,因此在現代制冷系統中得以廣泛應用。

低壓循環貯液器是由鋼板殼體及封頭焊接而成的圓筒形密閉壓力容器。

簡體上焊有進氣.出氣、進液、沖霜回液、氨泵回液、氨泵供液、放油、排污、氣一波均壓、安全閥和壓力表等管接頭。

容器上部的進氣管伸人器內并向下彎曲,出口端四周開有矩形出氣口,末端焊有底板,避免蒸氣直沖器底而影響連續供液。

出氣管伸人器內,彎頭向上,使得氨蒸氣流出時再次折流,有利于將微小液滴充分分 離。

筒體中部的融霜排液管和進液管是伸人器內的向下彎頭,出口朝向器壁,以利進人的液體沿壁面流向器底不會引起飛濺,并使夾帶的潤滑油被分離出來后沉積在器底。

氨泵回液管(也稱自動旁通管)與齒輪氨 泵排液管上的旁通管相通，為齒輪氨泵輸出過剩液體時,多余液體由回液管流回貯液器內,以免損壞氨泵(離心泵和屏蔽泵不需相通)。

氨泵供液管一般是兩根成直角,并與地面垂直線夾角。
